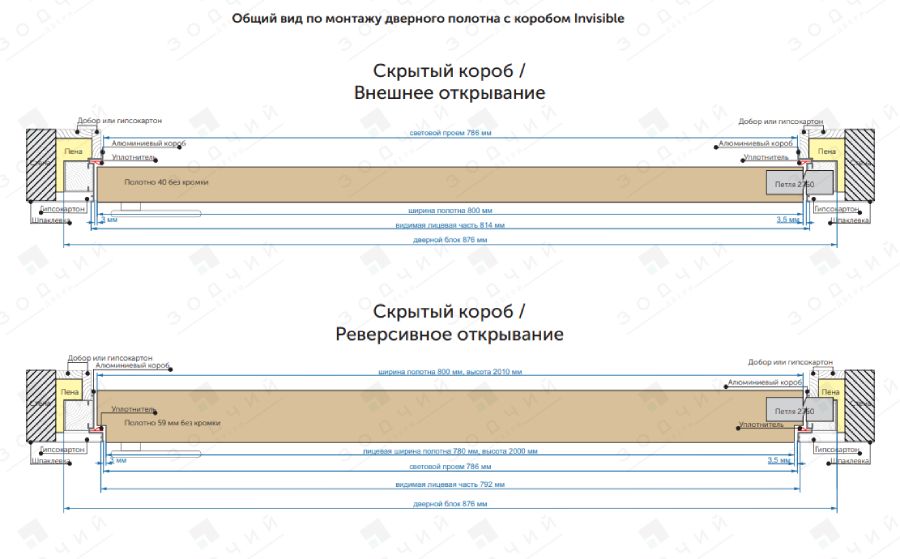

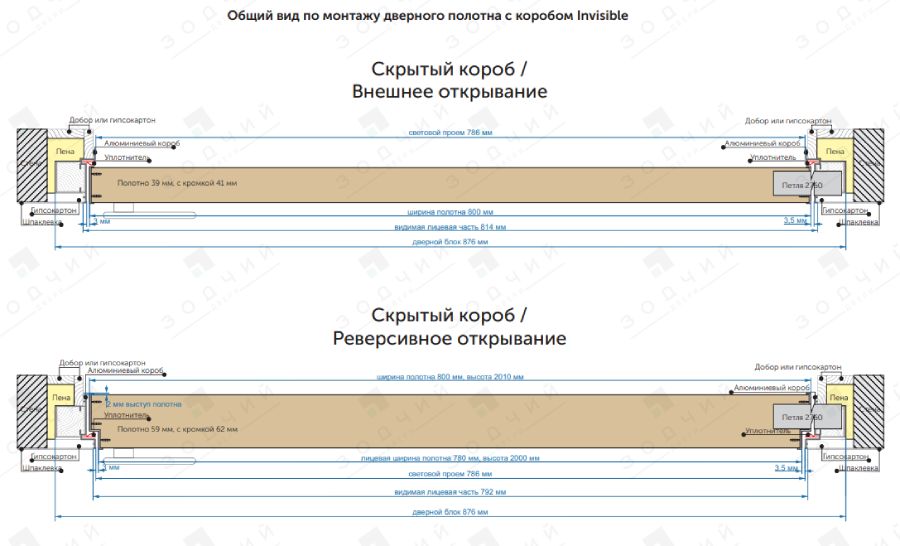

Инструкция по монтажу дверного полотна с коробом Invisible

Минимальная ширина проема для установки двери Invisible - ширина полотна + 80 мм. Минимальная высота проема для установки двери Invisible - высота полотна + 45 мм. Толщина короба 35 мм. Двери комплектуются скрытыми петлям Кубика 2760. Петля выпирает из короба на 3 мм, в связи с этим при установке гипсокартона в нем будет необходима небольшая выборка. Данные петли позволяют сделать полотно универсальным (левое/правое) при повороте слева направо. Зазор от пола до полотна 7-10 мм.

Врезки для полотна высотой 2000 мм

Короб с врезкой под скрытые петли поставляется высотой 2100 мм.

Короб с врезкой ответной планки поставляется высотой 2200 мм, ответная планка врезана по центру. Это сделано для регулирования высоты короба на месте, для универсальности полотна «левое/правое».

!!! Перед монтажом необходимо примерить установку короба на месте и только после этого отрезать излишки.

На полотне врезается механизм Гардиан на высоте 1000 мм, с отверстиями под ручку.

Врезки для полотна высотой от 2000 мм

Короб с врезкой ответной планки всегда поставляется длиннее, чем короб с врезкой под скрытые петли, ответная планка врезана по центру. Это сделано для регулирования высоты короба на месте, для универсальности полотна «левое/правое».

!!! Перед монтажом необходимо примерить установку короба на месте и только после этого отрезать излишки.

На полотне врезается механизм Гардиан на высоте 1000 мм, с отверстиями под ручку. Полотна Invisible с покрытием «грунт» подготовлены для дальнейшего окрашивания, наклеивания обоев или шпаклевки. Двери нашего производства изготавливаются ровными и гладкими в связи с тем, что некоторые клиенты предпочитают даже оставлять полотна в фабричной окраске «грунт», не применяя к ним иных вариантов декорирования.

Для окрашивания рекомендуем не использовать латексные эмали и эмали на водной основе. Порядок действия к успешному перевоплощению дверей Invisible, заказанных в грунте:

1. перед монтажом полотна должны акклиматизироваться до комнатной температуры в течение 2-3 дней в том помещении, где будет произведена установка;
2. для лучшей адгезии с краской / эмалью (ЛКМ) покрытие полотна необходимо зашлифовать наждачной бумагой с зерном примерно 320-340 до матовой поверхности;
3. следом образовавшуюся пыль сдуть (воздухом, пылесосом и т.п.) или протереть слегка влажной салфеткой. Салфетку следует смочить водой. Не использовать салфетки со спиртосодержащими и прочими чистящими средствами;
4. краску / эмаль наносить тонким слоем;
5. краску / эмаль наносить согласно рекомендациям производителя лакокрасочного материала.

Так как на рынке представлены разные производители ЛКМ, мы рекомендуем строго придерживаться инструкции по окраске от производителя, при необходимости использовать грунты и праймеры от производителя ЛКМ.

Подготовка стен и пола

Двери-невидимки устанавливаются на самых ранних этапах ремонтных работ. Если стены не были подготовлены к такой конструкции, то придется их отделку менять. Важно, чтобы проем идеально соответствовал размеру створки. Поэтому еще до начала проведения ремонта в квартире или доме нужно определиться с типом двери, ее моделью, будущей отделкой.

Особенность монтажа короба скрытой конструкции в том, что она монтируется в одну плоскость со стеной по переднему канту. Если рядом устанавливается несколько створок, то важно выровнять их по верхнему краю.

Чтобы дверь не бросалась в глаза, обычно в помещении не устанавливают плинтус. При монтаже важно знать точную отметку чистового пола. Если под полотном останется большой зазор, то ее невидимость будет под вопросом.

Если проем из гипсокартона, то необходимо применять усиливающий профиль толщиной не менее 3 мм. В стоевые каркаса закладывается деревянный брус для его армирования толщиной 50х40 мм.

Если стены выполнены из газобетона или пенобетона, то для усиления дверного проема применяется фанера либо OSB листы, толщина которых не менее 2 см. Полосы материала устанавливаются вертикально со стороны петель и замка будущей двери. Фиксировать такие накладки можно при помощи клея или специальных строительных смесей. Для более надежной фиксации стоит использовать дополнительно шурупы или специальные крепежные элементы для газоблоков.

Если дверной проем выполнен в кирпичной стене, она капитальная, никакое укрепление не требуется. Главное, проверить вертикальность проема и отсутствие сужений по наружной и внутренней стороне. Проем при монтаже нужно обеспыливать – обрабатывать грунтовкой или смачивать водой. Это делается для того, чтобы пена лучше прилипала к кирпичу и бетону.

Необходимый инструмент

1. Торцовочная пила с диском по алюминию.
2. Лазерный уровень.
3. Саморезы по металлу 3х75 или 3,5х75.
4. Дрель или шуруповерт.
5. Монтажный скотч.
6. Монтажные анкера.
7. Монтажная пена.
8. Распорные планки (приобретаются дополнительно к комплекту).

Требования к качеству дверного проема

1. Поверхности проема должны быть предварительно загрунтованы и выполнены из материалов, обладающих хорошей адгезией к монтажной пене, штукатуркам, шпаклевкам.
2. Если проем выполняется из ГКЛ, то необходимо ГКЛ положить в 2 слоя и в стоечный профиль должен быть вставлен деревянный брусок для обеспечения жесткости.
3. Ширина проема должна быть минимум на 80 мм больше ширины полотна.
4. Высота проема должна быть больше высоты полотна минимум на 45 мм от «чистого» пола.
5. Отклонения поверхностей проема от вертикали и горизонтали не более 5 мм.
6. При монтаже использовать двухкомпонентную монтажную пену повышенной жесткости.

Порядок проведения работ

1. Распаковать полотно и короб.

2. Собрать короб.

Вычисляем необходимые размеры.

Поперечина. К ширине полотна и добавляем 3 и 3,5 мм на зазоры с двух сторон. Пример: полотно 800 мм + 3 мм + 3,5 мм = 806,5 мм. Это размер с внутренних сторон углов в четверти короба. Снаружи он будет больше на толщину профиля. Стойки. К высоте полотна добавляем 3 мм зазора сверху. Если уже есть чистовой пол, добавляем 3-4 мм на зазор.

Если пола еще нет, необходимо учесть, на какую высоту он поднимется, и не забыть про зазор. Пример: полотно 2000 мм +3 мм (зазор сверху) + 15 мм (запас на ламинат и зазор) = 2018 мм. Это размер по внутренней части стойки, от этой отметки необходимо резать угол на увеличение. Порог для двери-невидимки не предусмотрен.

Важный момент! Мы поставляем короба с выполненной врезкой под скрытые петли и ответную планку. Петли нужно только прикрутить винтами. Поэтому важно учесть расположение петель и ответной планки перед торцовкой стоек короба, чтобы они совпали. Нужно навесить дверь и по месту отметить, где торцевать стойку в учетом верхнего и нижнего зазоров. Полученные 3 детали соединяем саморезами на ровной поверхности. В полученный короб примеряем полотно, прикрутив петли. Если есть ровные зазоры, приступаем к следующему шагу.

3. Установка короба в проем.

Начинаем монтаж с коробом без полотна. Выставляем уровни, особое внимание уделяем стойке с петлями. Выставляем вертикальность максимально точно, чтобы дверь сама не открывалась или закрывалась.

Если стена кривая, и в этой плоскости выставить уровень не получается, возможно, придется пожертвовать точностью уровня, чтобы получить максимальный эффект слияния со стеной.

Ставим стойку, крепим ее анкерами к стене, проверяем надежность, чтобы она не сбилась. Далее навешиваем полотно и выставляем по притвору вторую стойку. Проверяем равномерность зазоров по всем сторонам. Выровнять их можно с помощью клиньев, вбивая их между коробкой и проемом, анкерами подтягивая коробку. Верхний зазор регулировать можно, подкладывая под стойки какие-либо подкладки необходимой толщины. Учитывайте материал отделки стены, который планируете использовать. Если будете ее обшивать какими-либо материалами, выдвинете коробку на толщину этого материала.

Например, планируете использовать гипсокартон, выдвиньте весь блок на толщину гипсокартона и слоя шпаклевки.

Обклеить короба монтажным скотчем в местах установки распорных планок для защиты короба от царапин. Устанавливаем распорные планки из массива (приобретаются отдельно, длиной ±2000 мм, для полотна высотой 2100 мм необходимо 2 шт.), подрезка под нужный размер по месту.

После проверки зазоров, притвора, уровня, плоскости со стеной можно запенивать зазоры монтажной пеной. Лучше это делать частями, чтобы пена не сжала короб. Сначала запенить все углы, через день остальные зазоры.

4. Отделка блока, с двух сторон она выполняется по разной технологии.

Перед отделочными работами важно защитить петли от попадания штукатурки, краски и других составов в механизм навесов. Поэтому их нужно оклеить монтажным скотчем, это же касается защиты короба, иначе его можно испачкать шпатлевкой.

Изнутри помещения, где не предусмотрен эффект слияния двери со стеной, можно использовать обычные доборы и наличники. Можно сделать откос из гипсокартона. Такие варианты предусмотрены конструкцией короба.

Снаружи, с лицевой части двери, используется гипсокартон. Петля Кубика 2760 выпирает из короба на 3 мм, в связи с этим при установке гипсокартона в нем будет необходима небольшая выборка. На гипсокартон наносится шпаклевка ровно по профилю короба. Во избежание появления трещин вокруг проема рекомендуется наклеить на швы стеклохолст «паутинка», затем вся плоскость шпаклюется. Когда шпаклевка высохнет, можно начинать окрашивание стен либо оклейку обоями.

5. Навесить полотно, установить фурнитуру.

После завершения отделки установить полотно и отрегулировать петли так, чтобы уплотнитель слегка касался полотна в закрытом состоянии. Установить замок, ручки и т.п.
